알루미늄폼은 유로폼 등 재래식 거푸집의 단점을 보완해서 개발된 제품으로 벽체와 슬라브 뿐만 아니라 동시에 콘크리트 타설을 가능하게 하는 제품입니다.

품질개선

조립식 형식을 가진 알루미늄폼은 재래식 거푸집 대비 콘크리트 타설면이 상대적으로 뛰어나며 수직, 수평 오차가 없어 전체적으로 동일한 품질을 보장합니다.

원가절감

조립식 제품 특성상 복잡한 설치·해체기술을 요구하지 않으므로 비기능공을 통한 작업이 가능하며, 도면상 대부분의 공간이 알루미늄폼으로 작업이 가능하여 추가적인 자재에 대한 원가절감을 이룰 수 있습니다.

공기단축

빠른 학습효과를 통해 시공 작업시간을 절약할 수 있으며 콘크리트 타설 후 해체, 자재 이동에 대한 작업이 수월합니다.

구성품

600(W) X 2300 / 2450(H) 500(W) X 2300 / 2450(H) 450(W) X 2300 / 2450(H) 400(W) X 2300 / 2450(H) 300(W) X 2300 / 2450(H)
콘크리트 타설 시 벽체 형성에 사용되는 판넬

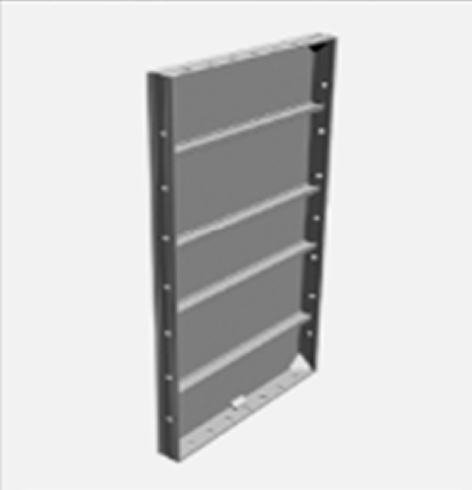

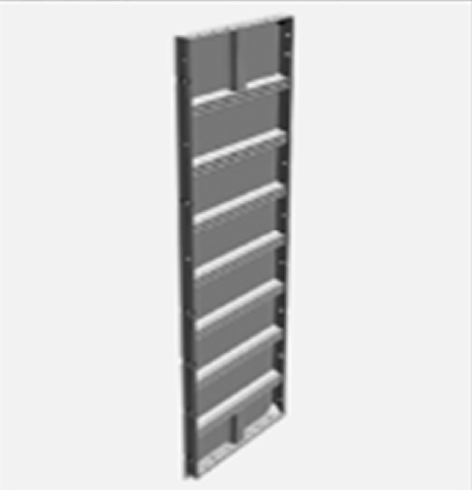

월 판넬(WALL PANEL)
600(W) X 1200(H) 450(W) X 1200(H)
슬라브 형성을 위한 콘크리트 타설 시, 콘크리트 무게 지탱 및 슬라브면 형성



데크 판넬(DECK PANEL)
(100+100) X 2300 (100+100) X 2450
각 면과 면이 만나는 지점, 즉 두개의 벽체 판넬이 만나는 지점에서 양개의 판넬을 이어주는 역할을 수행

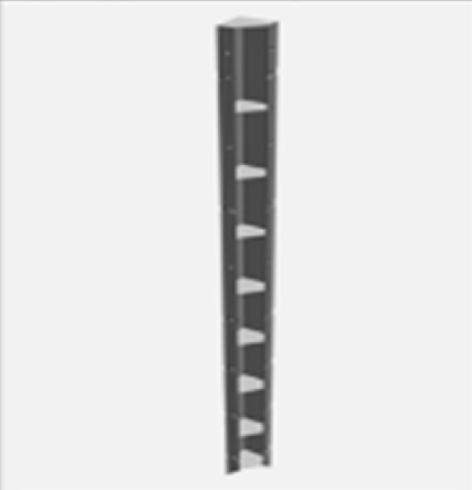

인코너(INCORNER)
200 X 2300 200 X 2450
벽체가 끝나는 지점에 설치되어, 평행을 이루는 복수의 벽체판넬 끝지점을 막아줌으로써 완벽한 벽체를 생성하기 위해 사용됨

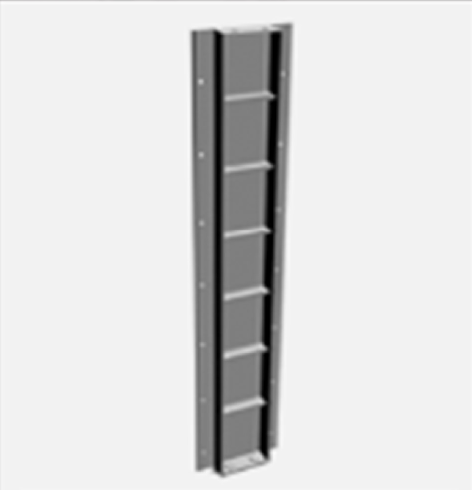

WEP(월 엔드 판넬)
비규격 제품
PROB HEAD와 슬라브 코너를 연결하여, 데크 판넬을 지탱하는 역할 수행

엔드빔(END BEAM)
비규격 제품
벽체판넬과 WEP를 연결하는 역할 수행

빔 판넬(BEAM PANEL)
비규격 제품
WEP와 빔 판넬, 또는 벽체판넬과 연결되어, 문 또는 창문을 형성하는 역할을 수행

비에스엘(BSL)
비규격 제품 : 50mm
벽체판넬의 아랫부분에 부착되어, 바닥과의 접점에 직접적으로 맞닿는 지지대로서의 역할을 수행

로커(ROCKER)
비규격 제품
콘크리트 타설 시, 윗면 또는 아랫면 형성 및 콘크리트의 압력 지탱

월 엔드 판넬 캡(WEP - CAP)
두 개의 프롭헤드 사이에 연결되어, 슬라브 형성 시 무게를 지탱하는 역할 수행
150 X 1050mm
미들 빔(MIDDLE BEAM)
(150+300) X 125
두 개의 미들빔 또는 미들빔과 엔드빔 사이에 위치하는, 빔과 서포트를 지탱하는데 주된 역할을 수행

프롭헤드(PROP HEAD)
비규격 제품

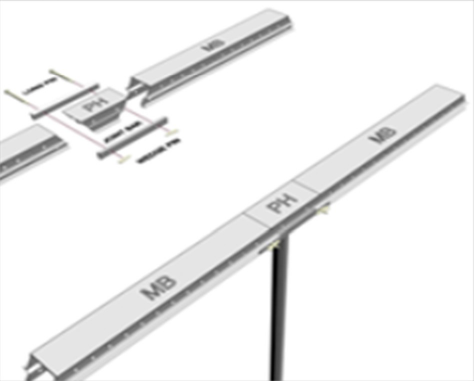

프롭헤드와 미들빔, 또는 엔드빔을 연결하는 역할 수행

조인트 바(JOINT BAR)
비규격 제품
벽체 판넬과 슬라브 판넬을 연결하는 역할 수행

에스엘(SL)
비규격 제품
벽체판넬과 내부 슬라브 판넬을 연결시키는 역할 수행

슬라브 인코너(SLAB INCORNER)

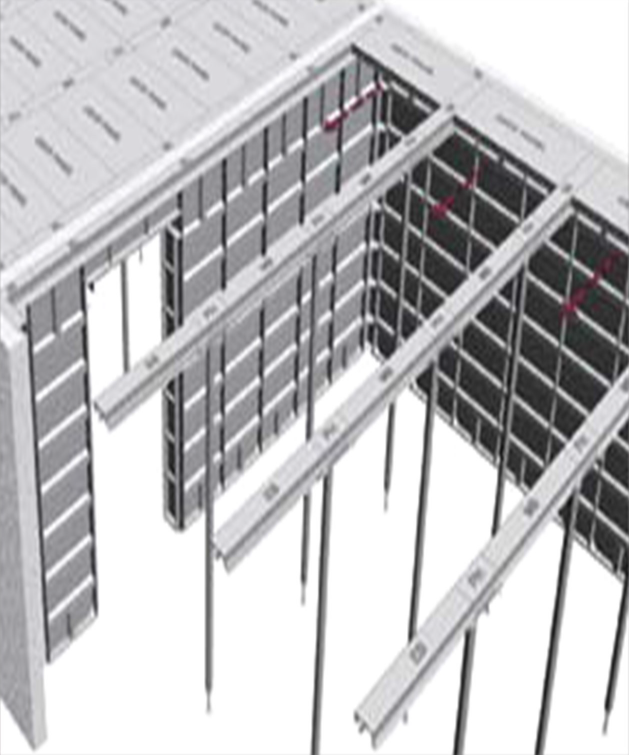

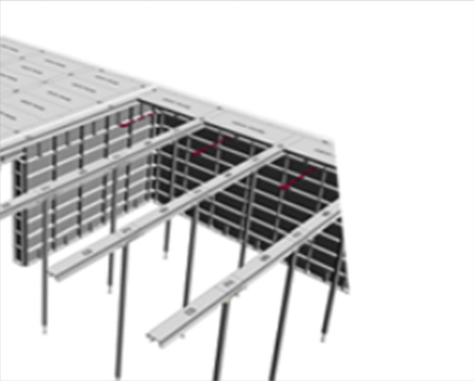

조립

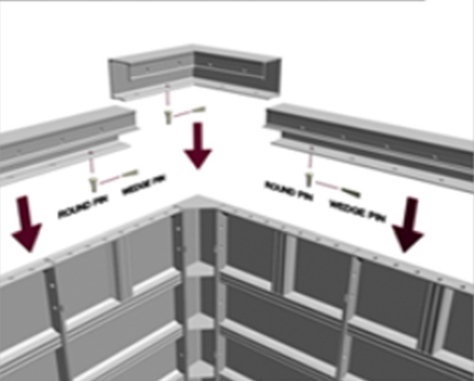

SL SI

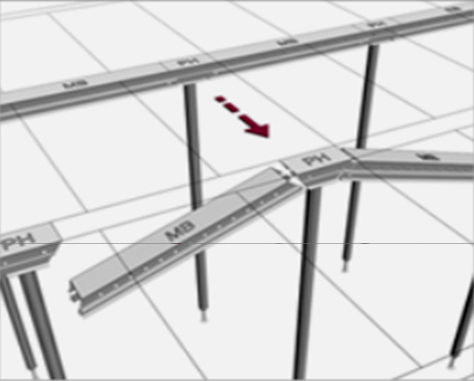

빔(BEAM)

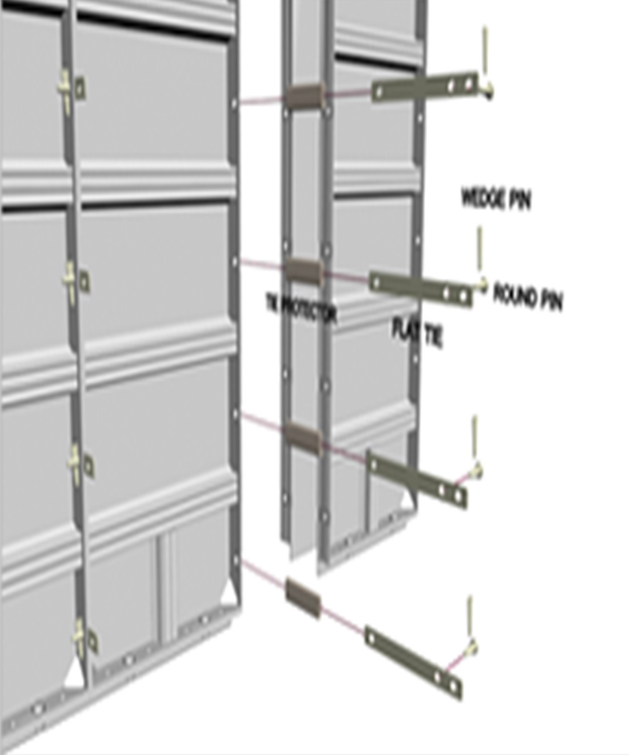

벽체 & 데크판넬

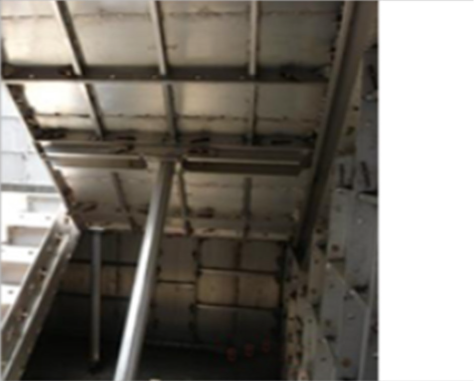

계단실

1 용이성

마치 조립식 장난감과도 같은 손쉬운 조립방법으로 인해, 경험이 없는 초보자라도 아무런 문제 없이 손쉽게 조립 가능

2 편리성

망치와 시누도구를 이용한 손쉬운 작업

3 신속성

손쉬운 조립법으로 인해, 기존에 비하여 공사 속도를 20% 향상

해체

조인트바 & 핀
SL

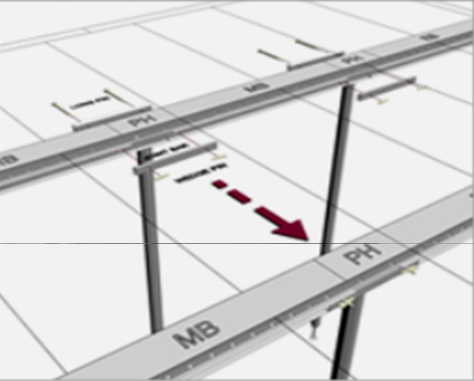

빔(BEAM)
데크 판넬

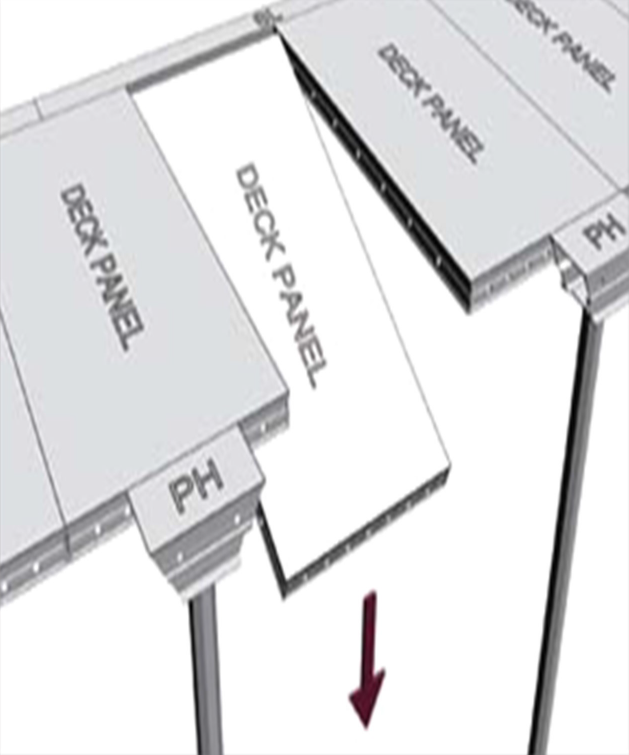

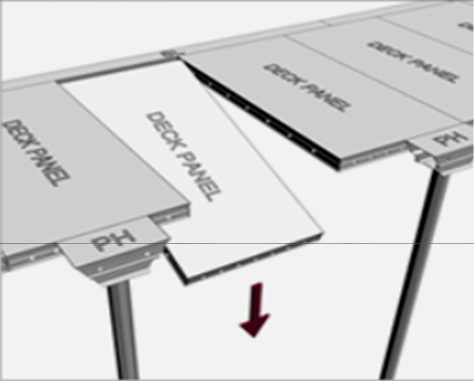

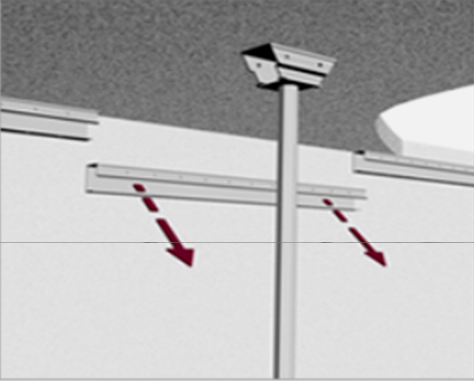

1 드롭다운 시스템

드롭다운 시스템은 작업자들로 하여금 15% 정도의 작업속도 향상을 가능케 하는데, 이는 각 서포트 간의 넓은 공간으로 인한 높은 공간 활용성 때문

2 편의성

드롭다운 시스템의 소음감소 효과로 인해, 도심공간에서의 공사 진행 시 민원의 발생 리스크 감소

3 신속성

드롭헤드 유닛과 연결된 빔이 모든 슬라브를 지탱하여 주기 때문에, 각각의 슬라브를 개별적으로 분리하는 것이 가능

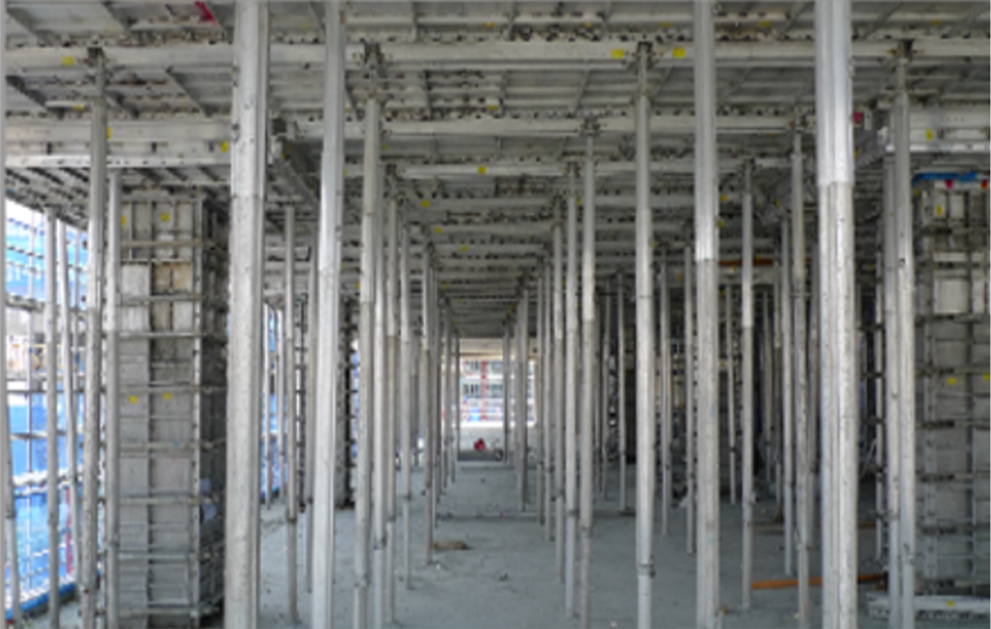

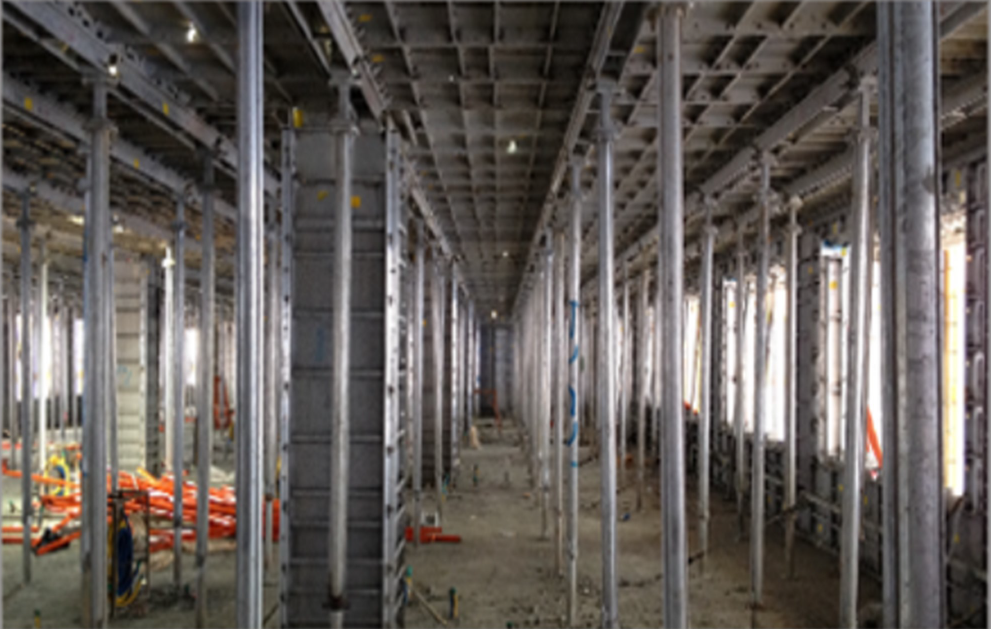

알루미늄 서포트

알루미늄 서포트(SAS 70, 80, 100 )는 기존의 스틸 서포트에 비해 가벼울 뿐만 아니라, 더욱 많은 하중 지탱이 가능합니다.알루미늄 서포트는 공사 현장조건에 따라 탄력적으로 적용 가능할 뿐만 아니라, 1.8m에서 5.5m까지의 다양한 층고에 사용이 가능합니다.

1 경량화

기존 스틸 서포트가 15kg의 무게인 반면에, 알루미늄 서포트(SAS70)은 5.5kg의 무게로서 동일한 하중을 견딜 수 있습니다.

2 강도

SAS70의 경우, 기존의 스틸 서포트(V2)에 비해 500kg의 더욱 큰 하중을 지탱이 가능합니다. [SAS70의 최대 하중치: 5,090kg, 스틸 서포트(V2)의 최대 하중치: 4,527kg]

3 적응성

알루미늄 서포트는 1.8m에서 5.5m까지의 조절이 가능함으로써, 다양한 공사현장에 적용이 가능합니다.

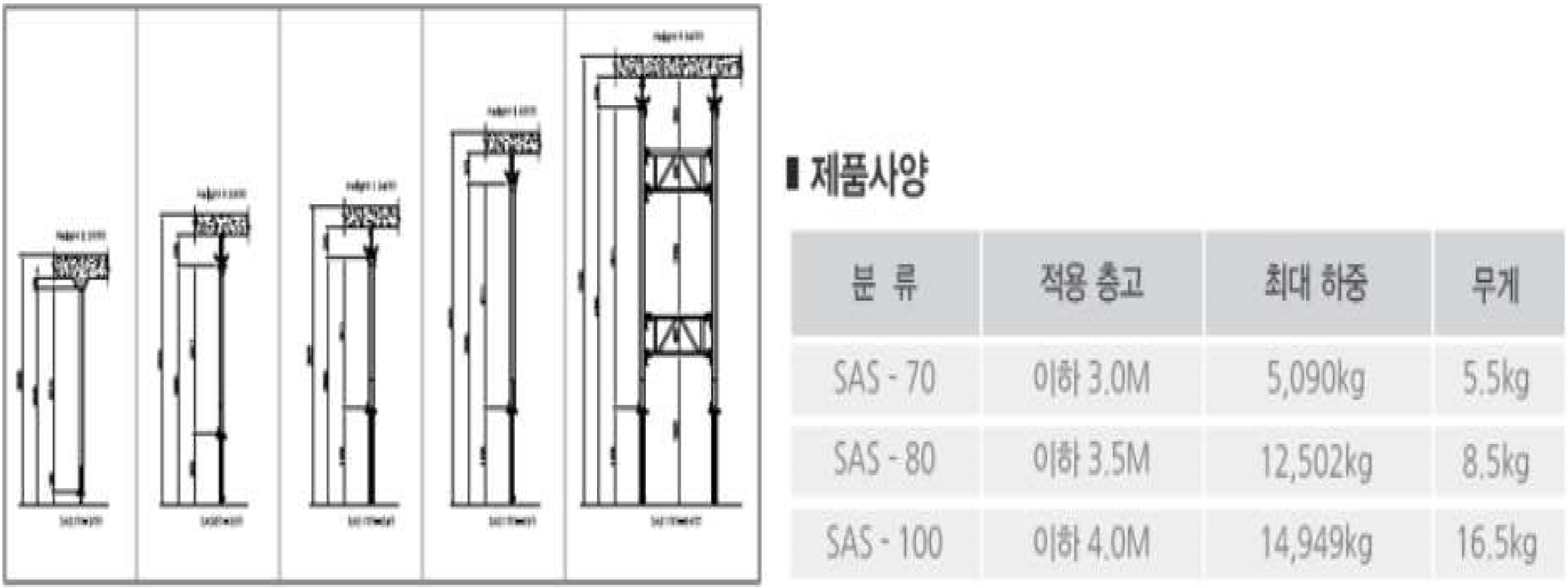

4 사양
